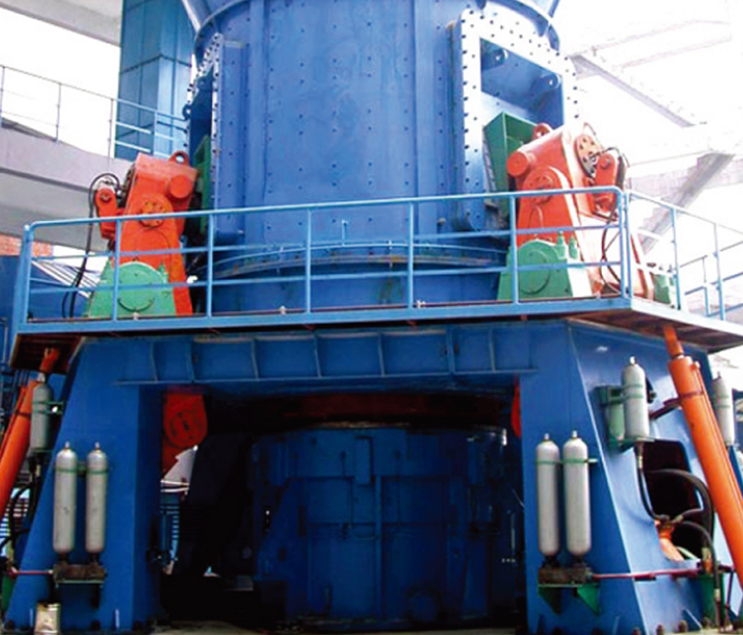

Série série LYH1008 Vertikální mlýn

Materiály, které svislý mlýn Mohou být použity pro broušení a drcení hlavně zahrnují: kalcit, vápenec, pyrofylit, barit, fluoritu, glazura, struska, wollastonit, kaolin, vermikulit, slída, krmivo, křeh, spory, draselný sůl, nolom, nolomitu, nolomitu.

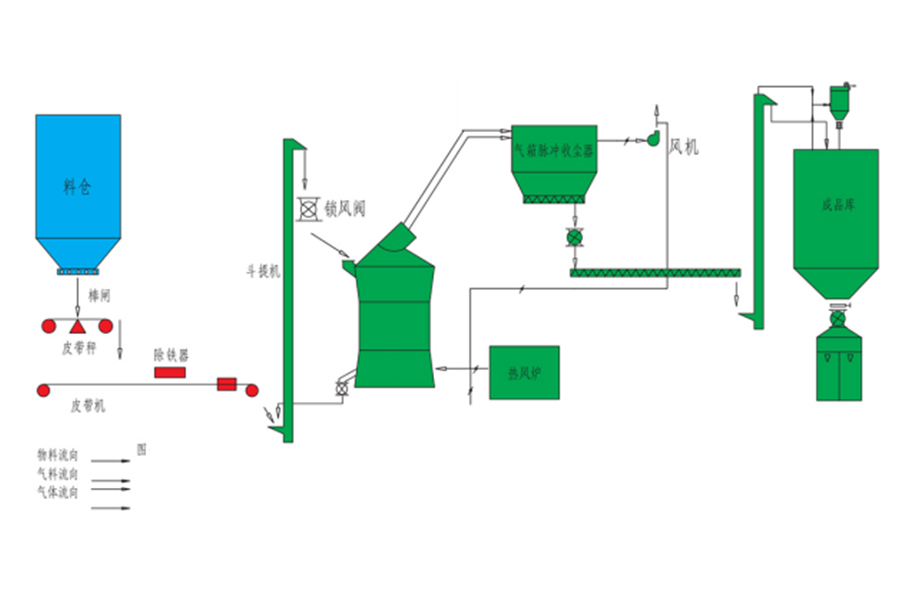

Motor řídí broušený disk a otáčí se reduktorem. Materiál spadá do středu brusného disku z přívodního portu. Současně horký vzduch vstupuje do mlýna ze vstupu vzduchu. Pod působením odstředivé síly se materiál přesune na okraj brusného disku. Při průchodu prstencovou drážkou na broušeném disku je rozdrcen brusným válcem. Rozdrcený materiál je přenášen vysokorychlostním proudem vzduchu na větrném kroužku na okraji broušeného disku. Velké částice padají přímo na broušený disk pro opětovné grinding. Když materiál v průtoku vzduchu prochází klasifikátorem, pod působením rotujícího rotoru padá hrubý prášek na broušený disk pro opětovné grinding. Kvalifikovaný jemný prášek je vypouštěn z mlýna s proudem vzduchu a odebírán v zařízení sběru prášku jako produkt. Materiál obsahující vodu je sušen v procesu kontaktu s horkým plynem, aby se dosáhlo požadované vlhkosti produktu. Protok vzduchu je recyklován. Během oběhového procesu je malé množství přebytečného plynu spolu s lehčími nečistotami v hotovém produktu shromažďováno vysavačem pobočky v systému pro zpracování produktu s nízkým stupněm, čímž se vytváří velmi vědecký a pokročilý proces. .

Nízké provozní náklady: Vysoká účinnost broušení, nízká spotřeba energie a o 40-50% menší spotřebu energie ve srovnání s jinými brusnými zařízeními, jako jsou kulové mlýny a Raymond Mills. Nízké opotřebení, speciální materiály pro válečné rukávy a obložení, dlouhé životnosti, snížené znečištění produktů a snížené provozní náklady. Může být vybaven externím cirkulačním zařízením, aby se dále snižovala spotřebu energie a zlepšila přesnost produktu.

Nízké náklady na stavebnictví: Ve srovnání se systémy kuličkové mlýny mohou vertikální mlýny snížit podlahovou plochu přibližně o 50% a náklady na stavebnictví asi o 70%. Vzhledem k tomu, že drcení, sušení, broušení a odstupňovanou přepravu jsou integrovány do jednoho, je systém jednoduchý, takže náklady na stavbu jsou nízké.

Snadná a spolehlivá operace: Je možné realizovat dálkové ovládání, vybavené automatickými ovládacími zařízeními a operace je jednoduchá a snadná. Vybaveno zařízením, které zabrání přímému kontaktu mezi pouzdrem válcového rukávu a podšívkou broušení, nedojde k ničivým a násilným vibracím.

Snadná údržba: Otočením rozmachu přes válec údržby lze ve velmi krátké době vyměnit pouzdro a obložení.

Méně znečištění: Malé vibrace, nízký hluk, systém je v provozu s negativním tlakem a nedochází k rozlití prachu.

Stabilní kvalita produktu: Materiál zůstává ve mlýně na krátkou dobu, což usnadňuje detekci a ovládání velikosti částic a chemické složení. Stroj je vybaven vysoce přesným klasifikátorem pro klasifikaci produktů z 325 mesh do 2000 síťoviny, s vysokou přesností třídění, přesnou řeznou částice a stabilní kvalitou produktu.

Motor: Hnací síla mlýna, obvykle třífázová variabilní rychlost (VSD) indukční motor. Pohání rotaci brusného stolu.

Převodovka: Snižuje vysokou rychlost motoru na pomalejší a vhodnější rychlost pro broušený stůl.

Broušený stůl: Rotující kruhová plošina, kde je napájen materiál, který má být uzemněn. Často je potažen materiály odolnými proti opotřebení.

Broušení válců: Válcové válce, které se otáčí nad brusným stolem. Vyvíjejí tlak na materiál na stole, což způsobuje, že bude rozdrcen a zem.

Hydraulický systém: Řídí tlak a polohu brusných válců.

Klasifikátor: odděluje pozemní materiál na jemné a hrubé částice. Jemné částice jsou vypouštěny jako konečný produkt, zatímco hrubé částice jsou vráceny k broušenému stolu pro další zpracování.

Tepelný systém: Zahrnuje zdroj tepla (často horký vzduch) k vysušení materiálu a pomoci v procesu broušení.

Sběratel prachu: zachycuje a odstraňuje částice prachu generované během broušení.

Systém krmiva: Zavádí materiál, který má být uzemněn do mlýna.

Vypouštěcí systém: Odstraňuje hotový produkt z mlýna.
